Как проверить крепления раздвижного стола и что можно подтянуть самостоятельно — Арт. 1140
Раздвижной стол – подвижная конструкция: при каждом раскладывании механизм, опоры и крепёж получают сдвиговую нагрузку, которой нет у цельного стола. Поэтому даже правильно собранный стол со временем требует короткой проверки креплений. Ниже – методика, по которой технолог производства оценивает состояние стола: какие узлы проверять, как отличить ослабший винт от износа механизма и что владелец может подтянуть самостоятельно, не нарушив заводскую регулировку.
Проверка креплений раздвижного стола занимает 15–20 минут и охватывает пять узлов – опоры, подстолье, направляющие, фиксаторы половин и вставку. Самостоятельно подтягиваются болты и саморезы опор, саморезы подстолья, крепёжные саморезы направляющих, винты фиксаторов и регулируемые подпятники. Регулировочные винты механизма, заклёпки и сварные соединения без специалиста не трогают. Первая проверка – через 2–4 недели после сборки, далее раз в 3–6 месяцев и после каждого переезда.
Из каких узлов состоит крепёжная система раздвижного стола
Раздвижной стол состоит из столешницы (двух половин и вставки), механизма трансформации, подстолья и опор. Все части соединены крепежом разного типа, и у каждого соединения свой характер износа.
По конструкции основания механизмы делятся на два типа. Царговые – механизм закреплён на царге, то есть на раме по периметру под столешницей, а опоры крепятся к этой раме. Бесцарговые – направляющие крепятся непосредственно к столешнице. Царговая схема жёстче по диагонали, бесцарговая даёт больше места для коленей, но сильнее зависит от состояния крепежа в самой плите.
По способу увеличения площади встречаются механизмы с отдельной вставкой и со вставкой-бабочкой, которая хранится сложенной под столешницей. Порядок раскладывания для обоих типов описан в пошаговой инструкции по раскладыванию и сборке раздвижного стола, здесь речь пойдёт о том, как поддерживать эту конструкцию в исправном состоянии.
| Узел | Функция | Тип крепежа | Как ослабевает |
|---|---|---|---|
| Опоры (ножки, металлокаркас) | Передают нагрузку на пол, задают устойчивость | Болты в металлические гайки, саморезы через монтажную пластину | Постепенное раскручивание от боковых нагрузок |
| Подстолье / царга | Связывает опоры и механизм, держит геометрию | Саморезы в плиту, уголки, стяжки | Разбалтывание гнезда в плите, особенно при перемещении стола волоком |
| Направляющие механизма | Обеспечивают синхронный ход половин | Саморезы или винты к столешнице/царге | Люфт в креплении к плите, износ самих направляющих |
| Фиксаторы (замки-стяжки, защёлки) | Удерживают сомкнутые половины без зазора | Винты крепления корпуса замка | Смещение ответной части, щель на стыке |
| Центрирующие шипы (шканты) | Выравнивают половины и вставку по высоте | Посадка в отверстие на клей или с натягом | Расшатывание шипа, «ступенька» на стыке |
| Вставка-бабочка | Раскрывается в плоскость столешницы | Мебельные петли, опорные планки | Провисание одной половины вставки |
| Подпятники | Компенсируют неровность пола | Резьбовая шпилька в опоре | Самопроизвольное выкручивание, разная высота опор |
Почему крепления раздвижного стола ослабевают
Ослабление крепежа – закономерный процесс эксплуатации, а не признак брака. У раздвижного стола четыре основных источника нагрузки на соединения:
- Циклы трансформации. При раскладывании направляющие передают на свои крепёжные точки рычажную нагрузку. Если стол раскладывают, потянув за угол, нагрузка распределяется неравномерно и часть саморезов работает больше остальных.
- Сезонные изменения влажности. ЛДСП, шпон и массив – древесные материалы, которые при изменении влажности воздуха немного меняют объём. Отопительный сезон снижает влажность в квартире, летом она растёт, и крепёж в плите за год проходит несколько циклов «сжатие – расширение». ГОСТ 16371-2014 ориентирует на эксплуатацию мебели в отапливаемых помещениях с относительной влажностью воздуха 45–70 %.
- Перемещение стола волоком. Когда стол тянут по полу, опоры работают как рычаг и расшатывают узел их крепления к подстолью. Для раздвижных столов это самая частая причина люфта опор.
- Нагрузка на край. Опирание всем весом на край разложенного стола создаёт изгибающий момент, на который механизм не рассчитан. Методики испытаний столов на прочность и устойчивость, включая нагрузку на край, приведены в ГОСТ 30099-93.
Отдельно стоит учитывать усадку соединений в первые недели: саморез в ЛДСП «садится» в гнездо, частицы плиты вокруг него уплотняются, и затяжка немного снижается. Поэтому первая проверка нужна через 2–4 недели после сборки, даже если стол выглядит устойчивым.
Диагностика: как найти источник люфта за 5 минут
Прежде чем брать инструмент, важно определить, где именно находится люфт. Подтяжка всех винтов подряд без диагностики часто не решает проблему и добавляет новую – перетянутый саморез в ЛДСП.

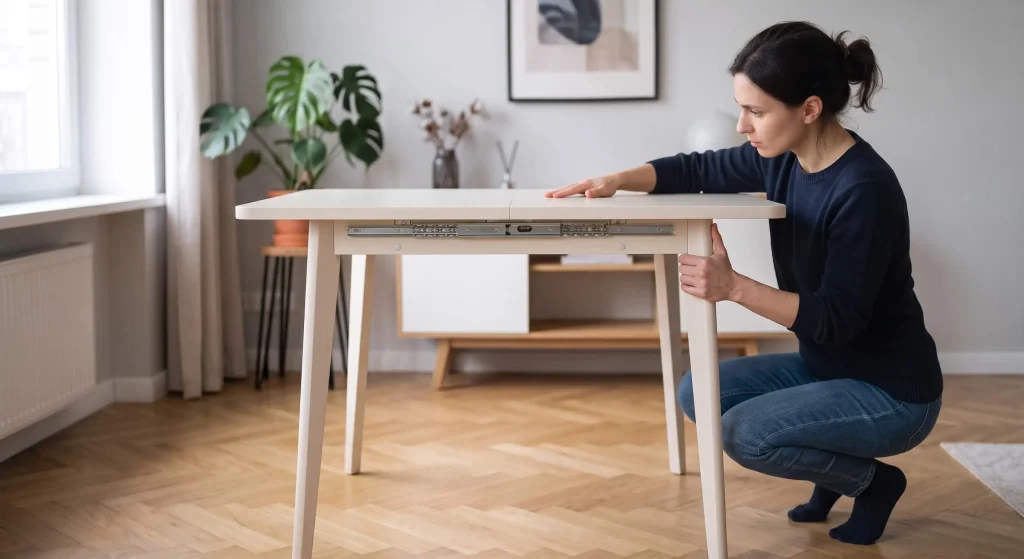

Тест на качание
- Установите стол на ровный участок пола в сложенном положении.
- Возьмитесь за угол столешницы и слегка покачайте её вдоль, поперёк и по диагонали.
- Положите ладонь второй руки на место соединения опоры с подстольем: если движение ощущается там, источник – крепление опоры.
- Если опора неподвижна относительно подстолья, а столешница смещается относительно основания, источник – крепление механизма или подстолья к плите.
- Разложите стол и повторите тест: люфт, который появляется только в разложенном положении, связан с направляющими или вставкой.
Что делать, если стол шатается влево-вправо
Поперечное качание раздвижного стола чаще всего вызвано ослаблением крепления опор к подстолью или саморезов подстолья. Продольное качание более характерно для люфта в креплении направляющих. Если стол качается «на одной ножке» и при нажатии на противоположный угол стучит об пол, причина не в крепеже, а в разной высоте опор или неровности пола: это устраняется регулировкой подпятников.
| Симптом | Вероятный узел | Первое действие |
|---|---|---|
| Качается «на одной ножке», стук об пол | Подпятники, неровный пол | Выставить подпятники по уровню |
| Поперечное качание в сложенном виде | Крепление опор к подстолью | Проверить болты и саморезы опор |
| Столешница смещается относительно опор | Крепление подстолья или механизма к плите | Проверить саморезы подстолья и направляющих |
| Щель на стыке половин в сложенном виде | Фиксатор, ответная часть замка | Подтянуть винты корпуса замка |
| «Ступенька» по высоте на стыке | Центрирующие шипы, крепление направляющих | Осмотреть шипы, проверить крепёж направляющих |
| Половины расходятся с усилием или перекосом | Направляющие, загрязнение | Очистить направляющие, раскладывать за центр торца |
| Одна половина вставки-бабочки провисает | Петли вставки, опорная планка | Проверить винты петель, регулировку доверить специалисту |
| Скрип при нагрузке на столешницу | Трение металла о плиту, ослабший саморез | Найти точку скрипа и подтянуть крепёж рядом с ней |
Пошаговая проверка креплений раздвижного стола
Что понадобится: крестовая отвёртка PH2, шестигранные ключи (для мебельных болтов чаще всего 4, 5 и 6 мм), шуруповёрт с регулировкой момента (при наличии), мягкая подстилка, строительный уровень, мягкая кисть, фонарик.
- Подготовьте стол. Уберите всё со столешницы, сложите стол и закройте фиксаторы. Если конструкция позволяет, переверните стол столешницей вниз на мягкую подстилку: так все узлы видны, а крепёж затягивается без нагрузки. Стол со столешницей из керамогранита переворачивают вдвоём.
- Проверьте опоры. Покачайте каждую опору рукой и подтяните болты или саморезы её крепления. Болты монтажной пластины затягивайте крест-накрест, чтобы пластина прижималась равномерно.
- Проверьте подстолье и царгу. Подтяните саморезы, которые проворачиваются без сопротивления в начале хода. Если саморез крутится вхолостую и не затягивается, остановитесь: гнездо сорвано, способ восстановления описан ниже.
- Проверьте крепление направляющих. Подтягивайте только саморезы и винты, которыми направляющая прикручена к плите или царге. Винты, заклёпки и эксцентрики внутри самого механизма не трогайте.
- Проверьте фиксаторы половин. Сомкните половины и оцените стык. При наличии щели подтяните винты корпуса замка-стяжки и его ответной части. Защёлка должна входить в зацеп без усилия и без люфта.
- Осмотрите шипы и вставку. Центрирующие шипы должны сидеть в отверстиях плотно. У вставки-бабочки проверьте затяжку винтов петель, не меняя положения самих петель.
- Очистите механизм. Удалите пыль и крошки из направляющих мягкой кистью. На металлические направляющие нанесите небольшое количество силиконовой или тефлоновой смазки, излишки удалите салфеткой.
- Выставьте стол по уровню. Верните стол в рабочее положение и отрегулируйте подпятники так, чтобы все опоры касались пола.
- Выполните контрольный тест. Разложите и сложите стол 2–3 раза и повторите тест на качание в обоих положениях.
Что можно подтянуть самостоятельно, а что лучше не трогать
Граница проходит между крепёжными и регулировочными элементами. Крепёж удерживает детали вместе, и его затяжка не меняет геометрию стола. Регулировочные элементы задают синхронность хода, соосность половин и положение вставки, и их изменение без измерительного контроля сбивает заводскую настройку.
Можно подтянуть самостоятельно
- болты и саморезы крепления опор;
- саморезы подстолья, царги, монтажных пластин и уголков;
- крепёжные саморезы направляющих к плите или царге;
- винты корпуса и ответной части фиксатора;
- винты петель вставки-бабочки без изменения их положения;
- регулируемые подпятники.
Не трогать без специалиста
- винты и эксцентрики регулировки направляющих;
- заклёпки, соединяющие элементы механизма;
- сварные швы металлокаркаса – их можно только отремонтировать;
- положение петель бабочки и синхронизирующих тяг;
- сверление новых отверстий под крепёж;
- перенос опор на другие точки крепления.
Особенности затяжки в ЛДСП, шпоне, металле и керамограните
ЛДСП
ЛДСП – плита из древесных частиц, связанных смолой. Она надёжно держит саморез при первой установке, но плохо переносит повторное вкручивание и перетяжку. Саморезы в ЛДСП затягивают отвёрткой до ощутимого упора и доворачивают не более чем на четверть оборота. При работе шуруповёртом выставляют минимальное значение муфты и доворачивают вручную.
Если саморез крутится вхолостую, гнездо разбито. Надёжные способы восстановления: вклеить в отверстие деревянный шкант на столярный клей ПВА и после высыхания (не менее 24 часов) вкрутить саморез заново либо установить врезную резьбовую втулку (футорку) и заменить саморез на винт. Саморез большего диаметра даёт временный результат и расширяет повреждение плиты.
Шпон и массив
Столешница из шпона имеет основу из древесной плиты, поэтому правила затяжки для неё те же, что для ЛДСП. Массив держит саморез лучше, но сильнее реагирует на сезонную влажность: в отопительный период крепёж в массиве ослабевает заметнее. Для таких столов полезна проверка в начале и в конце отопительного сезона.
Металлические соединения
Соединение «болт – металлическая гайка или резьбовая втулка» затягивают шестигранным ключом с умеренным усилием, без удлинителей и ударного инструмента. Если болт опоры регулярно откручивается, допустимо нанести разборный резьбовой фиксатор средней прочности.
Керамогранит
Столешница из керамогранита закреплена на несущей подложке, и крепёж механизма проходит через подложку, а не через саму керамическую плиту. Масса такой столешницы выше, чем у столешницы из ЛДСП того же размера, поэтому нагрузка на крепление опор больше и проверять его стоит чаще.
Регламент обслуживания раздвижного стола
| Когда | Что проверить |
|---|---|
| Через 2–4 недели после сборки | Весь крепёж: опоры, подстолье, направляющие |
| Каждые 3–6 месяцев | Тест на качание, крепление опор, стык половин, очистка направляющих |
| Начало и конец отопительного сезона | Крепёж в плите, ход механизма, прилегание вставки |
| Перед раскладыванием к приходу гостей | Ход механизма, фиксаторы, петли вставки |
| После переезда или перестановки | Полная проверка по пошаговой схеме, выставление по уровню |
Реже возвращаться к обслуживанию помогают три правила: раскладывать стол, потянув за центр торца, а не за угол; переносить стол, а не тянуть по полу; не опираться всем весом на край разложенной столешницы.
Когда нужен специалист
Самостоятельное обслуживание эффективно, пока речь идёт о крепеже. Обратиться к производителю или мебельному мастеру стоит, если:
- после подтяжки всего доступного крепежа люфт сохраняется;
- на стыке половин остаётся «ступенька», которую не устраняет затяжка фиксатора;
- механизм заедает, половины расходятся с перекосом даже после очистки;
- на металлокаркасе видна трещина у сварного шва или деформация опоры;
- несколько гнёзд в плите разбиты, и крепёж в них не держится;
- вставка-бабочка не раскрывается в одну плоскость со столешницей.
Если стол прослужил много лет и механизм изношен, ремонт может обойтись дороже новой конструкции. В каталоге NewTable – круглые раздвижные столы и прямоугольные раздвижные столы собственного производства в Минске: механизм настроен на заводе, опоры оснащены регулируемыми подпятниками, доставка по всей Беларуси.
Выбираете новый раздвижной стол?
Поможем подобрать модель под размер помещения, количество посадочных мест и особенности интерьера. Расскажем о конструкции механизма, креплениях и вариантах столешницы, чтобы выбрать подходящий стол для дома.
Часто задаваемые вопросы
Можно ли подтянуть крепления, не переворачивая стол?
Да, если крепёж опор и подстолья доступен снизу: болты монтажных пластин и подпятники обслуживаются в рабочем положении стола. Переворачивание нужно для осмотра направляющих и саморезов в центральной части подстолья. Для стола со столешницей из керамогранита, который тяжело переворачивать, достаточно проверить доступный крепёж снизу с фонариком, а при подозрении на люфт механизма обратиться к производителю.
Нужно ли подтягивать крепления у стола на металлокаркасе?
Сварная рама металлокаркаса в подтяжке не нуждается: её элементы соединены неразъёмно. Проверке подлежат только разъёмные соединения – крепление рамы к столешнице, болты съёмных опор, если конструкция их предусматривает, и подпятники.
Какие крепления для раздвижного стола можно купить в Минске и подойдут ли универсальные?
Саморезы, болты, монтажные пластины, подпятники и замки-стяжки продаются в магазинах мебельной фурнитуры и подходят при совпадении диаметра, длины и типа резьбы. Направляющие и петли вставки-бабочки подбираются под конкретный механизм: неоригинальные детали могут нарушить синхронность хода. Для столов NewTable совместимый крепёж поможет подобрать технолог производства.
Не лишит ли самостоятельная подтяжка креплений гарантии?
Подтяжка доступного крепежа опор, подстолья и фиксаторов относится к штатному обслуживанию и выполняется владельцем. На гарантийные обязательства может повлиять вмешательство в механизм: разборка направляющих, сверление новых отверстий, замена фурнитуры на неоригинальную. Перед такими работами стоит связаться с производителем.
Как проверить крепления раздвижного стола при получении заказа?
Разложите и сложите стол несколько раз: половины должны двигаться синхронно, без перекоса и рывков. В сложенном положении стык должен быть без щели и перепада по высоте, вставка – ложиться в одну плоскость со столешницей. Покачайте стол за угол: при исправном крепеже качание возможно только из-за неровного пола и устраняется подпятниками.
Можно ли посадить саморезы на клей, чтобы они не откручивались?
Для саморезов в ЛДСП, шпоне и массиве клей в резьбу не используют: он затрудняет последующее обслуживание и не восстанавливает прочность гнезда. Клей ПВА применяют только при восстановлении сорванного гнезда деревянным шкантом. Для металлических резьбовых соединений допустим разборный резьбовой фиксатор средней прочности.
Нормативная база и источники
- ГОСТ 16371-2014 «Мебель. Общие технические условия» – требования к мебели и условиям её эксплуатации, действует в Республике Беларусь.
- ГОСТ 30099-93 «Столы. Методы испытаний» – методики испытаний столов на прочность, устойчивость и долговечность.
- ТР ТС 025/2012 «О безопасности мебельной продукции» – технический регламент ЕАЭС с требованиями к устойчивости и безопасности мебели.
